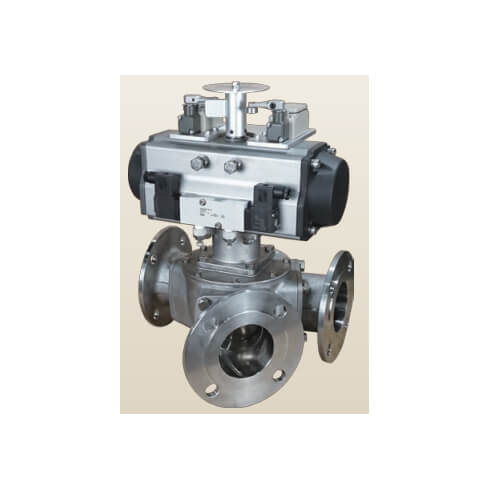

Серия DBX для пневматической транспортировки
Особенности:
- Трёхходовый клапан, разработан для пневматической транспортировки, с минимальной потерей давления.
- Полностью разделенные ответвления ввода и вывода позволяют использовать различные маршруты.
| Материал | Сыпучие материалы, смешанные с воздухом или инертным газом |
| Порт подключения (поддерживает от 40А до 250А) | JIS5K / 10K, ANSI150 фут, соединительная муфта и т.д. |
| Давление | –0,05 Мпа и 0,6 Мпа |
| Температура | До 120ºC |
| Материал клапана | Кожух шаровой SCS13 |
| Привод | Пневмопривод с механизмом реечной передачи |

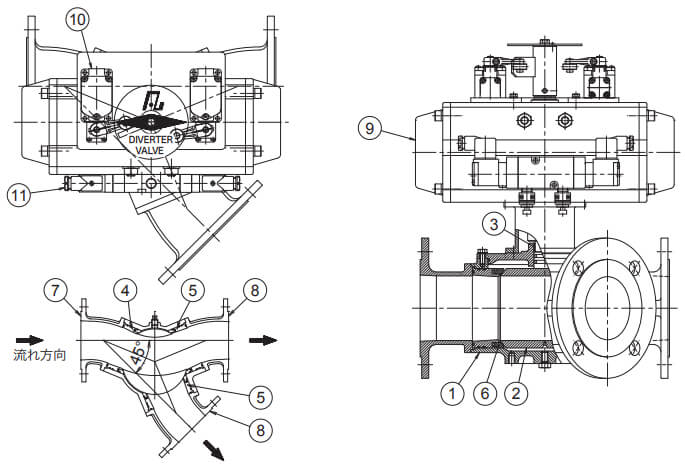

| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | SCS13 |
| 2 | Шар | SCS13 |
| 3 | Подшипник, не требующий смазки | Полимер |
| 4 | Ввод | SCS13 |
| 5 | Вывод | SCS13 |
| 6 | Седловое кольцо | Фторопласт |
| 7 | Входной патрубок | SCS13 |
| 8 | Выходной патрубок | SCS13 |
| 9 | Пневмоцилиндр | AL ／ SCS13 |
| 10 | Концевой выключатель | ー |
| 11 | Соленоидный клапан | ー |
