Площадные промышленные вибраторы
По телефону +7-707-529-41-31 вы получите консультацию и ответы на все вопросы. Поставляем площадочные вибродвигатели (вибраторы) 380В Uras Techno Co.,Ltd. для питателя и грохота. Напишите или позвоните в нашу компанию, если вы не нашли необходимую модель. Сделаем запрос на завод-изготовитель или подберем аналог для вашего проекта.
Подробная информация о производителе

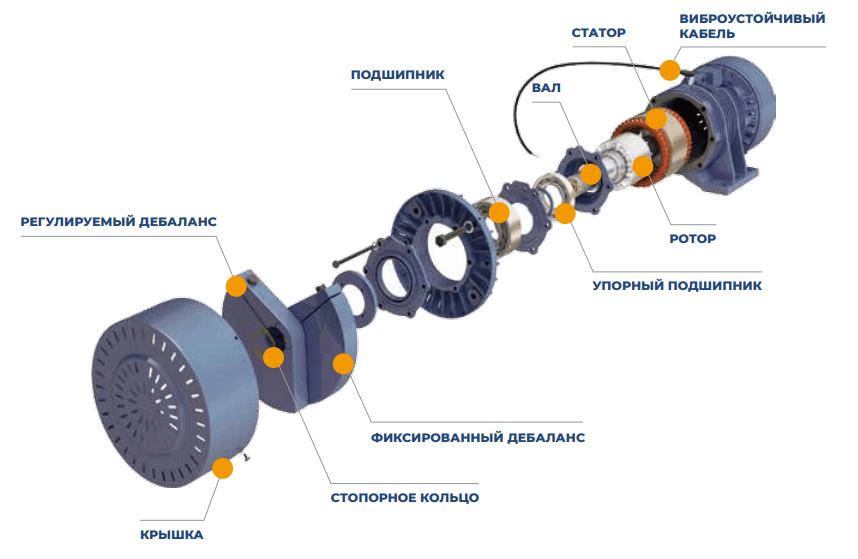

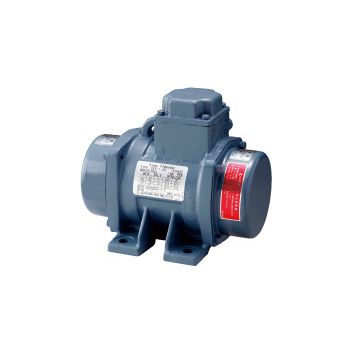

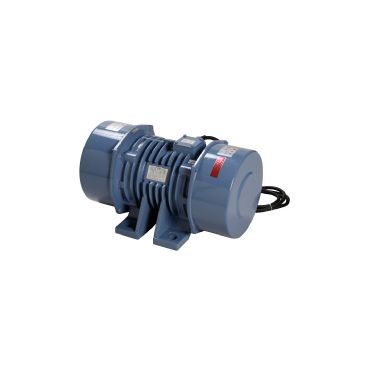

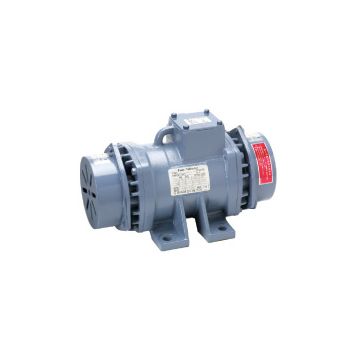

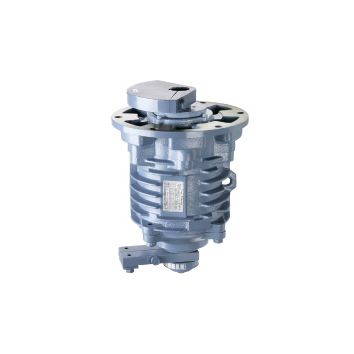

Площадочные вибраторы URAS TECHNO имеют чрезвычайно простой механизм, в котором вынуждающая сила создается за счет вращения дебалансов, установленных на концах вала асинхронного двигателя. Опираясь на исследования и проверенный послужной список, охватывающий полвека с момента первоначальной разработки, мы усовершенствовали наши площадочные вибраторы прочными виброустойчивыми конструкциями, гарантирущими высокий уровень надежности. Эта надежность обеспечивается долгим сроком службы подшипников, простой регулировкой силы вибрации и всепогодным покрытием, которое позволяет использовать площадочные вибраторы URAS TECHNO как в помещении, так и на открытом воздухе.

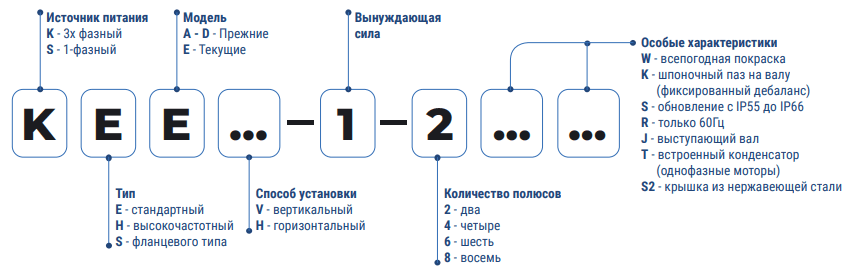

Обратите внимание, что некоторые комбинации спецификаций невозможно произвести. Если Вам требуется нестандартный вибродвигатель Murakami, свяжитесь с нами. Также доступны 10-ти 12-полюсные вибродвигатели.
Широкий спектр опций доступен для обеспечения всех потребностей наших клиентов. Для получения более подробной информации обратитесь к нам.
- Площадочные вибраторы с напряжением, отличным от вышеуказанных номиналов. Вибраторы URAS TECHNO могут быть изготовлены для различных напряжений, таких как 380В/50 Гц, 415В/50 Гц, 460В/60Гц, 575В/60Гц и так далее. Также доступны модели с двойным напряжением.
- Характеристики краски Покрытие и цвет краски можно изменить в зависимости от условий эксплуатации и потребностей заказчика.
- Классы изоляции (класс B, класс F)

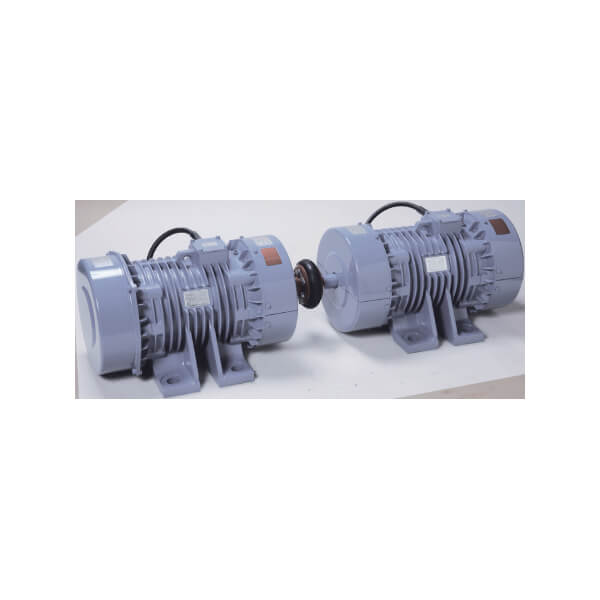

- Соединительная муфта. Площадочные вибраторы можно соединять вместе, увеличивая силу и делая вибрации однородными. Доступны одновальные и двухвальные виды муфт.
- Маркировка CSA, CE и EAC. Маркировка CSA, CE и EAC доступна для всех номинальных напряжений.
- Разделенные крышки дебаланса. Крышку можно разделить вертикально или горизонтально.
- Кабель требуемой длины.
- Поддержка моделей IP66 с вентиляционными отверстиями.
- Монтажная база совместима со старыми моделями. Модели серий KED, KEC, KEB, KEA можно использовать с современными монтажными основаниями. Например, KEB-5-4 -> KEE-6-4BW.
- Страховочный тросс. Для предотвращения падения поставляется с тросом и соединительной дужкой.
- Крышка из нержавеющей стали. Пожалуйста, проверьте на странице спецификаций, для каких моделей можно использовать крышку из нержавеющей стали.
- Регулировка вынуждающей силы. Сервис по настройке вынуждающей силы. Индивидуальные заказы настроены на вынуждающую силу, указанную заказчиком.

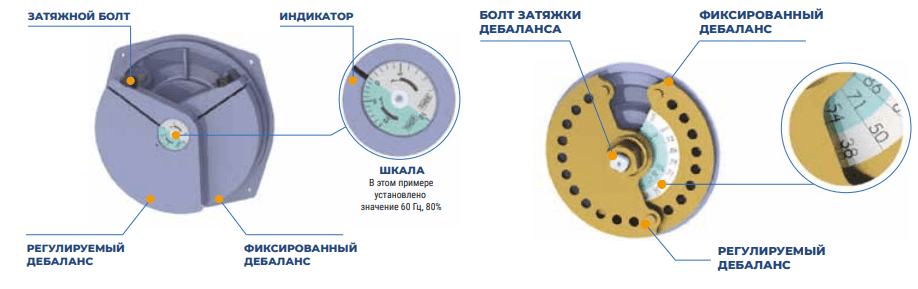

Площадочные вибраторы URAS TECHNO имеют фиксированные и регулируемые дебалансы, прикрепленные к концам вала. Вы можете отрегулировать силу вибрации, изменяя угол установки регулируемого дебаланса.
- Веерообразная регулировка веса. Для регулировки, снимите крышку и ослабьте стопорный болт дебаланса. Поверните индикатор на шкале до требуемой силы, а затем снова затяните стопорный болт. Установите одинаковое значение на обоих концах вала. Произведите сборку в обратной последовательности. На этой фотографии показана регулировка 80% от максимальной силы вибрации при частоте 60 Гц.
- Регулировка веса пресса (для KEE-0.5-2C, 1-2C, 2-2C и SEE-0.5-2C). На рисунке снизу показаны настройки по умолчанию при поставке. Пластина со шкалой настроена на 38% при 50 Гц и 54% при 60 Гц. Для регулировки, снимите крышку и ослабьте стопорные болты, закрепляющие дeбалансы на обоих концах вала ротора. Затем слегка переместите регулируемый дебаланс к концу вала, пока он не сможет свободно перемещаться. Поверните пластину со шкалой до желаемого значения и поместите выступ на регулируемом дебалансе в отверстие на фиксированном дебалансе. После подтверждения желаемого значения затяните стопорные болты установите крышку на место. Площадочные вибраторы поставляются со следующими настройками по умолчанию: — 38% от макс. вынужд. силы при 50 Гц — 54% от макс. вынужд. силы при 60 Гц.

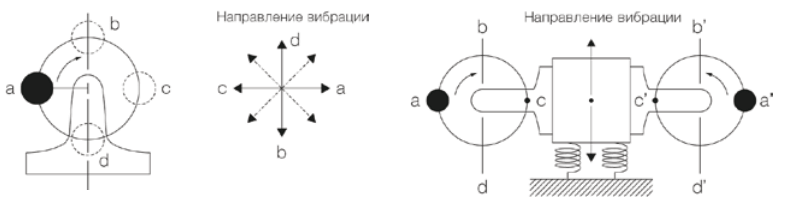

При использовании одного площадочного вибратора, вращение происходит одновременно с перемещением дебаланса в последовательности a, b c и d. Это означает, что направление вибрации изменяется таким же образом, генерируя круговые колебания. Примеры использования круговой вибрации включают в себя предотвращение сводообразования в бункерах, а также применение в вибромельницах и центробежных шлифовальных станках и др.
При генерации линейной вибрации с помощью двух площадочных вибраторов URAS TECHNO. На рисунке снизу, показаны два идентичных вибратора, установленных на мягких пружинах и настроенные на одинаковую вынуждающую силу, а их валы установлены параллельно.

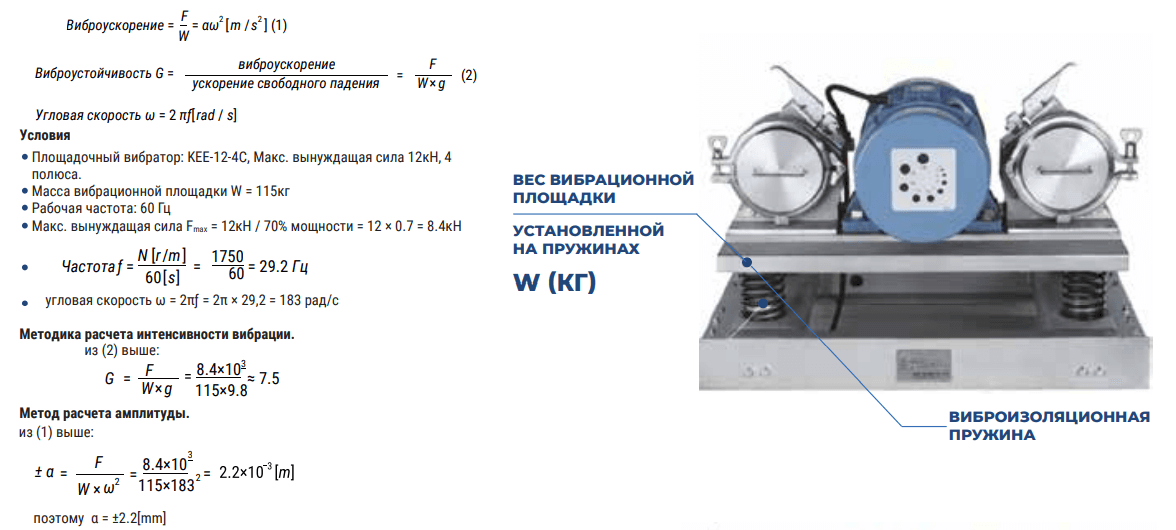

На примере простой вибросистемы (вибратор с одной степенью свободы) мы покажем, как рассчитать вибромельницу «Vibro pot» Формула для расчета вибропрочности G по амплитуде α (мм) ВИБРОИЗОЛЯЦИЯ α G.
Формула для расчета вибропрочности G по амплитуде α (мм)
| Количество полюсов | Частота источника питания | Частота вращения об / мин | Частота Гц | Формула для расчета G |
| 2 | 50 | 2900 | 48.3 | G = α × 9.4 |
| 60 | 3500 | 58.3 | G = α × 13.7 | |
| 4 | 50 | 1460 | 24.3 | G = α × 2.4 |
| 60 | 1750 | 29.2 | G = α × 3.4 | |
| 6 | 50 | 970 | 16.2 | G = α × 1.1 |
| 60 | 1160 | 19.3 | G = α × 1.5 | |
| 8 | 50 | 730 | 12.2 | G = α × 0.6 |
| 60 | 870 | 14.5 | G = α × 0.85 |
При использовании площадочного вибродвигателя необходимо изолировать вибрацию, чтобы не повлиять на другое оборудование, здание и т. д.
О виброизоляции
С вибраторами обычно используются виброизолирующие пружины, чтобы свести к минимуму передачу вибрации на пол. Распространение вибрации зависит от жесткости, частоты и амплитуды используемых пружин. В таблице справа приведены общие рекомендации по выбору виброизолирующих пружин. Резонансная частота в таблице определяется механической массой, а также жесткостью виброизолирующих пружин.
Вибродвигатель должен работать при частоте вибрации как минимум в два раза выше точки резонанса. Как указано в таблице справа, используется частота вибрации в 5-10 раз выше.
Вынуждающая сила, передаваемая на пол, выражается как произведение единичной амплитуды и жесткости пружины. Таким образом, общая нагрузка, прикладываемая к полу, является суммой (±) того, что прилагается к весу самой виброустановки и создаваемой вибрацией. Когда виброустановка остановлена, значения будут временно больше, чем значения, указанные в таблице. Общая нагрузка в это время будет примерно в 1,5–2 раза больше собственного веса, поэтому при расчете прочности пола следует учитывать это.
О резонансе
Обратите внимание, что когда точка резонанса пола и здания близка к рабочей частоте вибрации (особенно, когда частота вибрации изменяется с помощью вибропитателя), сильные вибрации могут возникать в местах, отличных от места установки, из-за резонанса, вызывая проблемы.
| Кол-во полюсов | Частота источника питания | Частота Гц | Прогиб пружины δ мм | Константа пружины K Н/мм*1 | Частота резонанса установки ƒ0 Гц | Двойная амплитуда 2α мм*1 |
| 2 | 50 | 48.3 | 12 | 810 | 4.6 | 1.06 |
| 60 | 58.3 | 10 | 980 | 5 | 0.74 | |
| 4 | 50 | 24.3 | 24 | 410 | 3.2 | 4.25 |
| 60 | 29.2 | 20 | 490 | 3.5 | 2.95 | |
| 6 | 50 | 16.2 | 36 | 270 | 2.6 | 9.6 |
| 60 | 19.3 | 30 | 320 | 2.9 | 6.7 | |
| 8 | 50 | 12.2 | 48 | 210 | 2.3 | 17.0 |
| 60 | 14.5 | 40 | 250 | 2.5 | 11.7 |
Напряжение пружины составляет примерно 250Н/мм2.
*1 Эти значения даны на 1000кг массы машины. Значения для других масс рассчитываются пропорционально.
*2 Приведенные значения действительны для виброускорения 5G. Значения для других ускорений рассчитываются пропорционально.
Предотвращение закупорки бункеров
Прикрепив площадочный вибратор URAS TECHNO к стенке бункера и применяя круговые колебания, можно предотвратить закупорку бункера. Результат во многом зависит от модели и количества вибраторов, их положения, метода работы и характеристик частиц.
Стандартные данные и размеры площадочных вибраторов URAS TECHNO для конических и угловых бункеров без усиленных ребер. Выберите подходящий площадочный вибратор URAS TECHNO на основе толщины пластины (мм) из таблицы ниже. Толщина подобрана для минимизации количества сварных швов. Двойная амплитуда обычно составляет от 0,3 до 0,5 мм в центре установленного вибратора. Обратитесь к следующей таблице и подберите толщину пластины (t), чтобы амплитуда попала в этот диапазон.
| Модель | Толщина пластины мм | Рекомендуемые размеры | Размеры (мм) | Болт Ø | ||||||||||||
| E | F | G | A | B | C | L(m) | a | d1 | d2 | X | Y | d1 | d2 | |||
| KEE-0.5-2C | 1.6 - 2.3 | 30 × 30 × 3 | 120 | 40 | 90 | 120 | 150 | 60 | 0.5 - 0.7 | 6 | 10 | 10 | 75 | 50 | 8 × 30 | 8 × 30 |
| KEE-1-2C | 2.3 - 3.2 | 30 × 30 × 5 | 120 | 40 | 90 | 120 | 150 | 60 | 0.6 - 0.8 | 6 | 10 | 10 | 75 | 50 | 8 × 30 | 8 × 30 |
| KEE-2-2C | 3.2 - 4.5 | 40 × 40 × 5 | 120 | 40 | 100 | 140 | 150 | 60 | 0.7 - 1.0 | 9 | 10 | 10 | 75 | 50 | 8 × 35 | 8 × 35 |
| KEE-3.5-2C | 4.6 - 6 | 50 × 50 × 6 | 150 | 90 | 170 | 220 | 190 | 120 | 0.8 - 1.2 | 12 | 14 | 14 | 75 | 50 | 10 × 40 | 10 × 40 |
| KEE-6-2C | 6 - 9 | 65 × 65 × 6 | 190 | 110 | 210 | 275 | 240 | 145 | 0.9 - 1.3 | 12 | 18 | 18 | 75 | 50 | 16 × 55 | 16 × 55 |
| KEE-10-2C | 9 - 12 | 75 × 75 × 9 | 220 | 120 | 240 | 315 | 280 | 165 | 1.1 - 1.5 | 16 | 22 | 22 | 100 | 80 | 20 × 60 | 20 × 60 |
| KEE-16-2B | 12 | 90 × 90 × 10 | 240 | 140 | 280 | 370 | 310 | 190 | 1.2 - 1.6 | 16 | 26 | 26 | 100 | 80 | 24 × 80 | 24 × 70 |
| KEE-23-2B | 16 | 100 × 100 × 13 | 260 | 150 | 300 | 400 | 330 | 200 | 1.4 - 1.8 | 19 | 26 | 26 | 100 | 80 | 24 × 80 | 24 × 70 |
| KEE-30-2 | 16 - 19 | 130 × 130 × 15 | 310 | 170 | 370 | 500 | 390 | 240 | 1.4 - 1.8 | 22 | 33 | 33 | 150 | 100 | 30 × 100 | 30 × 90 |
| KEE-40-2 | 19 - 22 | 150 × 150 × 15 | 350 | 220 | 450 | 600 | 440 | 300 | 1.5 – 2.0 | 25 | 39 | 39 | 150 | 100 | 36 × 100 | 36 × 120 |

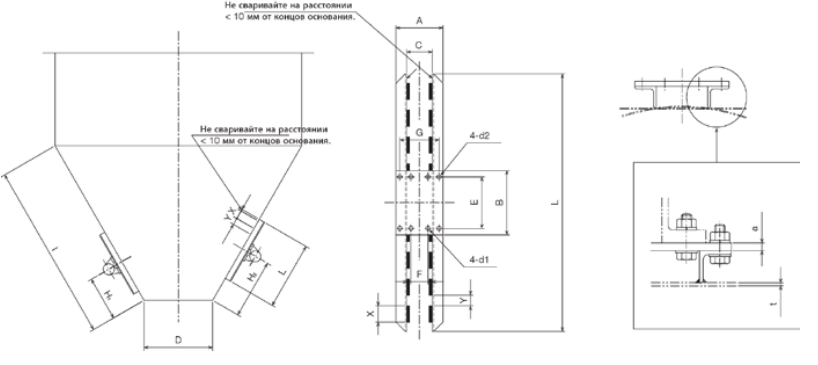

Справочный чертеж по изготовлению и монтажу пластин
Приведенные примеры являются лишь общей рекомендацией. H1 = от I/4 до I/3 или от 1 до 1,5D
Заметки:
- Если на одном бункере установлено два или более вибратора, расстояние между ними должно составлять не менее 100мм. | H1 - H2 | => 100мм. В противном случае могут возникнуть засоры.
- При приваривании опорного уголка к бункеру, временно закрепите опорную пластину, чтобы она оставалась ровной.
- Используйте болты, пружинные шайбы, плоские шайбы и гайки, чтобы закрепить вибратор.
- Используйте монтажные болты 8T (SCM) для KEE-2-2CW.
- При сварке используйте сварочный пруток с низким содержанием водорода и высоким пределом прочности.
Бункеры малого размера и желоба
При установке площадочного вибратора URAS TECHNO на небольшой бункер или желоб, размер основания должен быть определен в соответствии с таблицей на предыдущей странице. Но когда доступное пространство ограничено, используйте одну из баз, перечисленных ниже.
| Модель | Толщина пластины мм | Толщина опорной плиты мм | Размеры (мм) | |||||||||||
| E | F | A | B | D | R | d | X1 | X2 | Y1 | Y1 | ||||
| A | KEE-0.5-2C | 1.6 - 2.3 | 12 | 120 | 40 | 75 | 300 | 40 | 30 | 8 | 50 | 50 | 50 | - |
| KEE-1-2C | 2.3 - 3.2 | 12 | 120 | 40 | 90 | 400 | 40 | 30 | 8 | 70 | 60 | 65 | - | |
| B | KEE-2-2C | 3.2 - 4.5 | 16 | 120 | 40 | 200 | 500 | 80 | 40 | 8 | 65 | 60 | 55 | 55 |
| KEE-3.5-2C | 4.6 - 6 | 16 | 150 | 90 | 220 | 500 | 120 | 50 | 12 | 65 | 65 | 55 | 55 | |
| KEE-6-2C | 6 - 9 | 22 | 190 | 110 | 250 | 550 | 140 | 60 | 16 | 70 | 70 | 55 | 55 | |
| KEE-10-2C | 9 - 12 | 25 | 220 | 120 | 300 | 600 | 150 | 60 | 20 | 75 | 75 | 65 | 65 | |

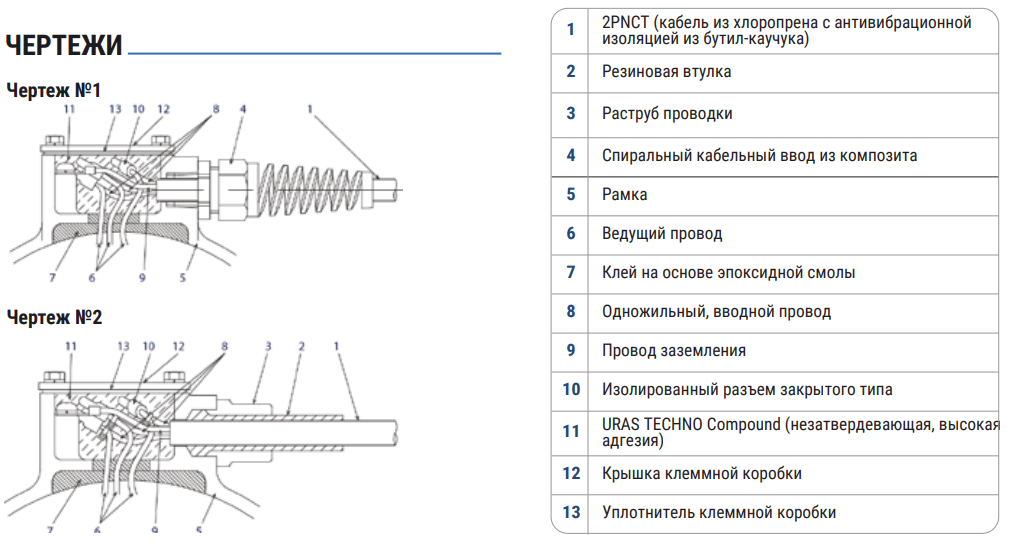

Клеммные коробки площадочного вибратора URAS TECHNO заполнены специальным составом разработанным URAS TECHNO. Этот не затвердевающий состав с высокой адгезией был разработан для обеспечения превосходной устойчивости к вибрациям, влажности и пыли. Свинцовый провод представляет собой хлоропреновый кабель с антивибрационной изоляцией из бутилкаучука, обеспечивающий длительный срок службы.
