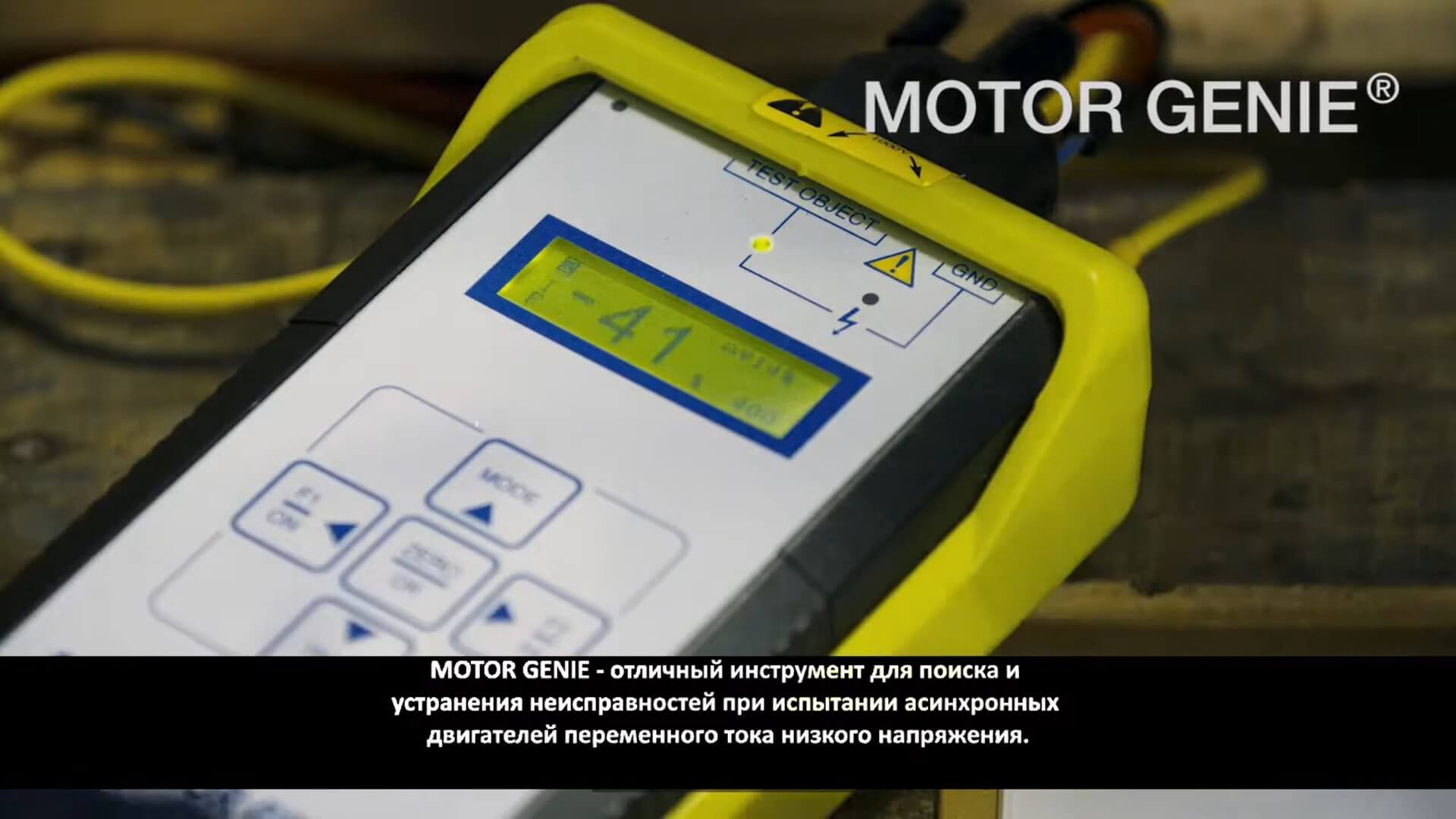

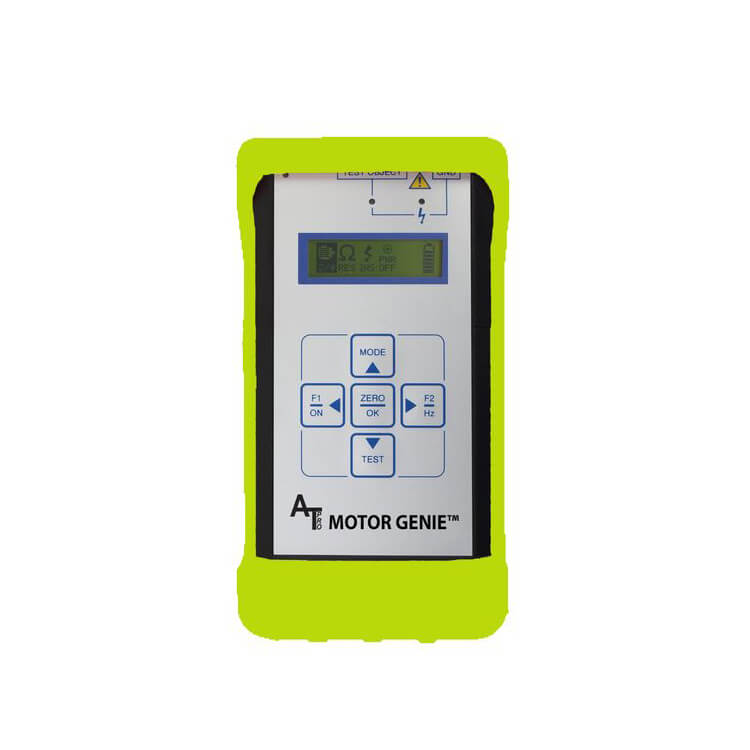

Тестер MOTOR GENIE™
На основании статистических данных, собранных Научно-исследовательским институтом электроэнергетики (EPRI), 47% отказов электродвигателей происходят из-за электрических неисправностей / отказов. Они могут быть далее разделены на проблемы с ротором (10%) и проблемы с обмоткой (37%). Механические неисправности могут иногда иметь первопричины, которые имеют электрический характер.
Тестирование изоляции Mегомметром позволяет обнаружить только замыкания на землю. Поскольку только 5% неисправностей двигателя начинаются как замыкания на землю, большинство их останутся незамеченными при использовании только этого метода.
Применение для тестирования высоких напряжений и токов и может быть разрушительным тестом, фактически приводящим к возникновению неисправностей. Этот аспект в сочетании с размерами оборудования для импульсных испытаний делает его неподходящим для устранения неполадок и профилактического технического обслуживания.
Методы тестирования сопротивления и только индуктивности (RLC) не предоставляют достаточно информации для надежного обнаружения неисправностей и устранения неисправностей.
MOTOR GENIE™ найдет внутренние повреждения обмотки, загрязненные обмотки, плохие кабели или соединения, повреждения изоляции от замыканий на землю и фазовый дисбаланс.
Поиск неисправностей
2-3-минутный тест позволяет определить проблему: соединения или кабель, электрические или механические, катушка, внутренняя ошибка или замыкание на землю.
Запуск
Убедитесь, что электродвигатели, соединения и кабели работают в идеальном состоянии.
Гарантия качества
Проверьте новые и двигатели с хранения. Проверьте отремонтированные двигатели, чтобы найти возможные неисправности с различными размерами проводов или конфигурацией проводки.
MOTOR GENIE® выходит далеко за рамки того, что может мегомметр.
- Безопасно: обесточенное тестирование.
- Легко: так же легко использовать, как любой мегомметр или мультиметр.
- Легкий: менее 1 кг, ручной.

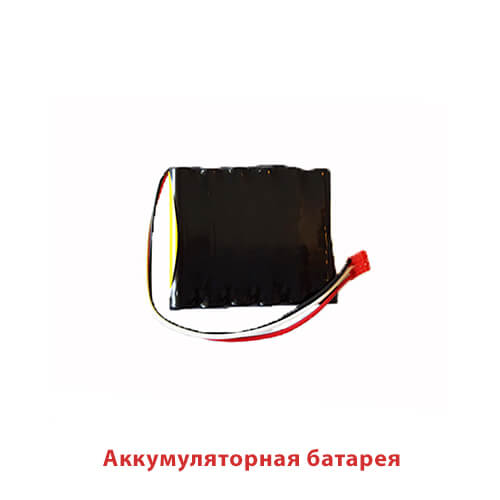

- Аккумуляторы: до 10 часов тестирования.
- Наилучшее значение: стоит меньше, чем хороший мегомметр, что обеспечивает быструю окупаемость ваших инвестиций.
Энергоэффективность – для завода и предложения услуг
Проверьте все двигатели перед установкой и сэкономьте время и деньги.
Сэкономьте денежные средства и время, обнаружив неисправности перед установкой нового или отремонтированного двигателя. Посмотрите несбалансированные фазы, которые обойдутся вам в повышенном энергопотреблении и сократят срок службы ваших двигателей.
Ремонтные мастерские, сервисные организации и т.д.
Сортировка вашего входящего ремонта.
Экономьте часы работы в день и наблюдайте, как снижаются ваши расходы, а прибыль растет!
Дайте вашему клиенту высокое качество обслуживания.
Возьмите MOTOR GENIE ™ с собой, когда забираете в ремонт или звоните в отдел продаж. Помогите вашему клиенту (и вам самим) устранить неполадку, договориться о гарантии или претензии на месте.
| Тест электродвигателя | ||||
| Пробой на землю | Внутр. обмотка | Открытое соединение | Загрязнение | |
| MOTOR GENIE | ДА | ДА | ДА | ДА |
| Мегоомметр | ДА | НЕТ | НЕТ | ДА |
| Вольт/Ом метр | НЕТ | НЕТ | ДА | НЕТ |
| Параметр | Диапазон | Точность | Мах. Разр. | Стабильность |
| R | 0/1~205Ω | ±3% | 10mΩ | ±2% |
| R изоляции
(500 или 1000В) |
0/1~1000MΩ | ±3% | 0/01MΩ | ±1% |
| >100~5000MΩ | ±5% | |||
| Импеданс | 1~999Ω | ±3% | 10mΩ | ±2% |
| Угол фаз(¤) | 15¤~90¤ | ±2¤ | 1¤ | ±1¤ |
| I/F (%) | -50%~-15% | ±2 цифр | 1 цифр | ±1 цифр |
Приложение MOTOR GENIE® Condition Calculator ™ является дополнением к тестеру MOTOR GENIE®. Приложение быстро анализирует измерения MOTOR GENIE® сопротивления, импеданса, частотной характеристики тока (I / F), фазового угла (fi), фазового баланса (pb) и сопротивления изоляции на заземление для трехфазных асинхронных двигателей переменного тока низкого напряжения. Программное обеспечение Condition Calculator 4.0 позволяет записывать результаты испытаний на компьютер, а также обеспечивает автоматическую диагностику и распечатанные отчеты
Предполагается, что пользователь имеет базовые знания о мобильных устройствах iOS и / или Android.
Примечание: приложение разработано в качестве аксессуара для MOTOR GENIE® Tester. Ввод данных с других инструментов может привести к противоречивым результатам. Это приложение предназначено для iPhone и iPad.
Приложение Condition Calculator TM используется для анализа результатов испытаний с помощью инструмента MOTOR GENIE® Motor Circuit Analysis (MCA) производства ALL-TEST Pro, LLC. Введите показания измерений из простого в использовании MOTOR GENIE® и в считанные секунды узнайте состояние соединений, будь то неисправности внутренней обмотки, заземленные обмотки или трехфазный асинхронный двигатель переменного тока, который находится в хорошем электрическом состоянии. Занимается догадкой, зная, хорош мотор или плох. Результаты теста могут быть сохранены в облаке для последующего просмотра, а отчет может быть сохранен в формате PDF.
