Тестер ALL-TEST PRO On-Line II™
- Два инструмента в одном: Анализ электрических характеристик (ESA) и Анализатор качества электропитания (PQ).
- Режим ESA оценивает состояние входной мощности, контрольной цепи, самого двигателя и приводного устройства.
- Режим PQ используется для ввода данных об электропитании, анализа гармоник, построения графиков напряжения и тока, обзора и улавливания форм волн, фиксирования спадов и пиков форм волн, улавливания скачков напряжения и неисправностей.
- Возможность построения трендов для целей обслуживания по техническому состоянию/профилактического технического обслуживания.
Анализ мощности
- Полный гармонический анализ каждого периода, во всех фазах одновременно.
- Одновременный анализ линий подъема и падения, «скачков» в каждом полупериоде, во всех фазах.
- Анализ колебаний и гармонический анализ во всех фазах одновременно. Частота выборки — 8 мкс.
- Полный энергоанализ/анализ мощности/анализ затрат выполняется одновременно с гармоническим анализом линий подъема, падения, и колебаний на основе всех выходных данных.
- Совместим с выходными мощностями частотно-регулируемых приводов свыше 400 Гц пост. тока.
- Выполняет ряд задач: регистрация, запуск и фиксация сигналов.
- Анализ гармоник до 65 порядка.
- Регистрация информации.
- Датчики низкого, среднего и высокого напряжения до 15кВ и датчики слабого, среднего и сильного тока до 6000 А.
- 8-10 часов непрерывной эксплуатации от аккумулятора.
Сигнатурный анализ электрических сигналов
- Степень повреждения, износа ротора и статора.
- Характеристики эксцентриситета ротора/статора.
- Автоматическая скорость и скольжение ротора
- Изменение среднего значения рабочего тока — это индикатор крутящего момента.
- Коэффициент мощности.
- Крутильные колебания и динамическая нагрузка .
- Рассогласование и механический разбаланс определяется автоматически.
- Измерение износа подшипника и автоматическая индикация неисправности подшипника.
- Отклонения тока, перепады напряжения и суммарный коэффициент нелинейных искажений.
- Анализ тока и напряжения методом быстрого преобразования Фурье.
- Демодуляция и анализ тока.
- Автоматизированные оповещения.
- Не требует ввода паспортных данных двигателя для проведения измерений
- Расчет к.п.д. двигателя для электродвигателей переменного тока и постоянного тока
Сфера применения
- Преобразователи
- Генераторы переменного/постоянного тока
- Электродвигатели переменного/постоянного тока
- Тестирование под механической нагрузкой
- ALL-TEST PRO® OL II распознает трансформатор тока для автоматической настройки.
- 2083 выборок за цикл 60 Гц

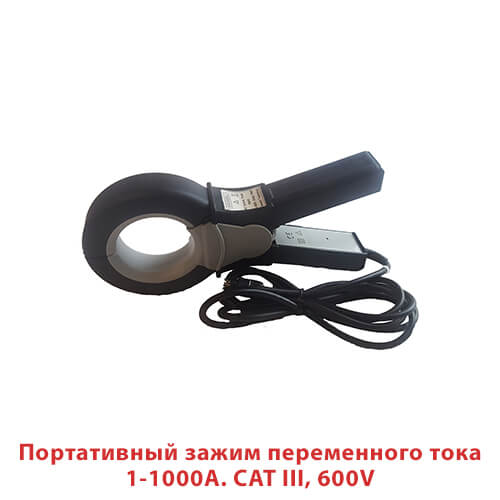

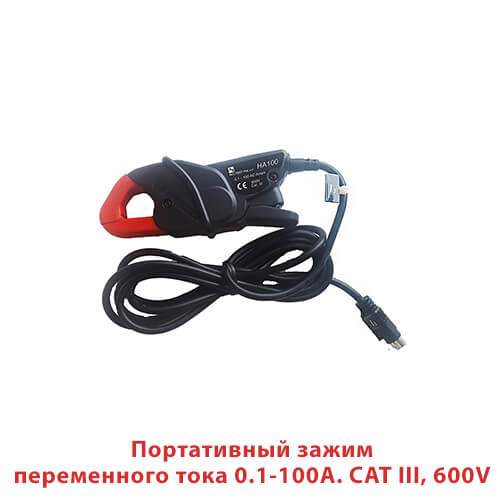

- Трансформаторы тока 0.1-100 А и 1-1000 А (4 канала каждый).
- Датчики на эффекте Холла

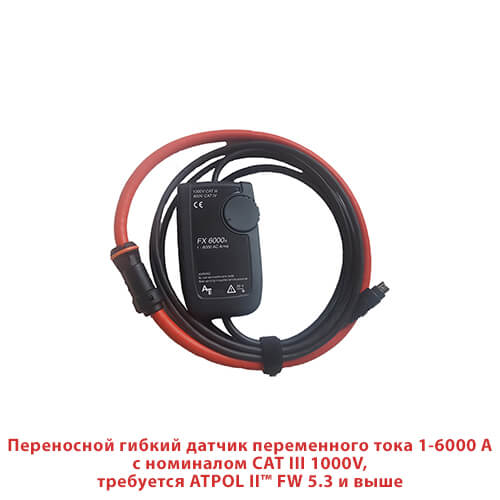

- Гибкие трансформаторы тока до 6000 А (по спец. Заказу).
- Датчики напряжения до 15кВ (по спец. Заказу).
