Шарикоподшипники, плавное вращение
Разнообразие конструкций для различных устройств
Серия подшипников
Прошло полвека с тех пор, как мы разработали первый в отрасли пластиковый подшипник. Мы рады сообщить, что наши подшипники используются клиентами из самых разных отраслей. Чтобы удовлетворить различные требования, мы предлагаем различные подшипниковые материалы, в том числе POM (полиацеталь), PE (полиэтилен), PEEK (полиэфир-кетон), PVDF (поливинилиденфторид), SUS (нержавеющая сталь) и керамика для следующих применений: холодильники, шкафы., копировальные машины, банкоматы, регистры, игровые автоматы, станки и т.д.
Обладая более чем 75-летним опытом компании TOK в области радиальных шарикоподшипников, мы можем гарантировать, что наша продукция полностью удовлетворит ваши потребности. TOK может предоставить внешние кольца подшипников в различных конфигурациях и может использовать как стандартные, так и специально разработанные подшипники в соответствии с вашими требованиями. Мы будем рады воспользоваться вашей концепцией и спецификациями для разработки и производства подшипника, отвечающего вашим потребностям.
| TOK серии | Назначение/Материал |

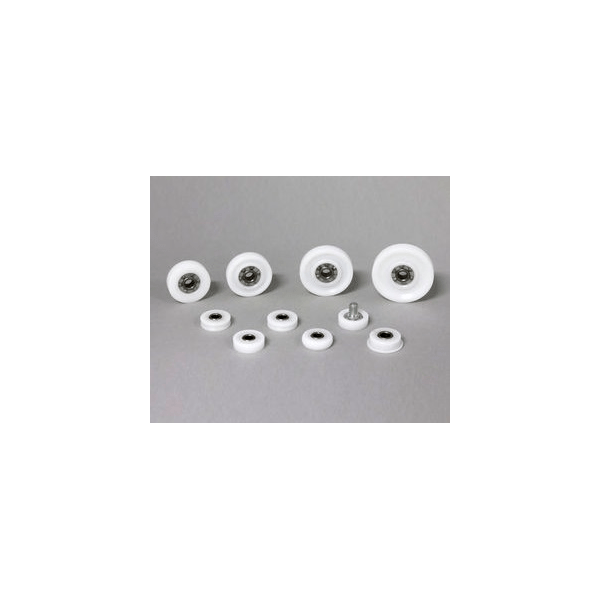

| D серия | Стандартные пластиковые подшипники (все POM), до 20 кг |

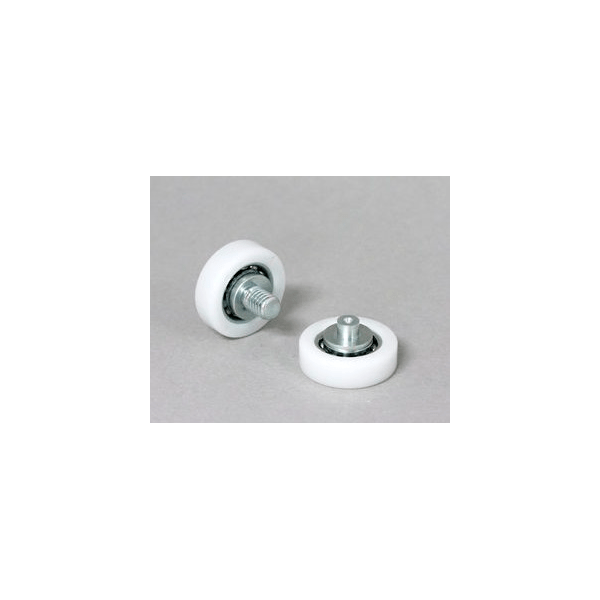

| I серия | Пластиковые подшипники для тяжелых условий эксплуатации (POM со стальной внутренней частью), до 60 кг |
| A серия | Все стальные подшипники (SUJ2, STKM, SWCH), до 80 кг |
| DT серия | Стальной подшипник с внешним кольцом из POM, до 80 кг |

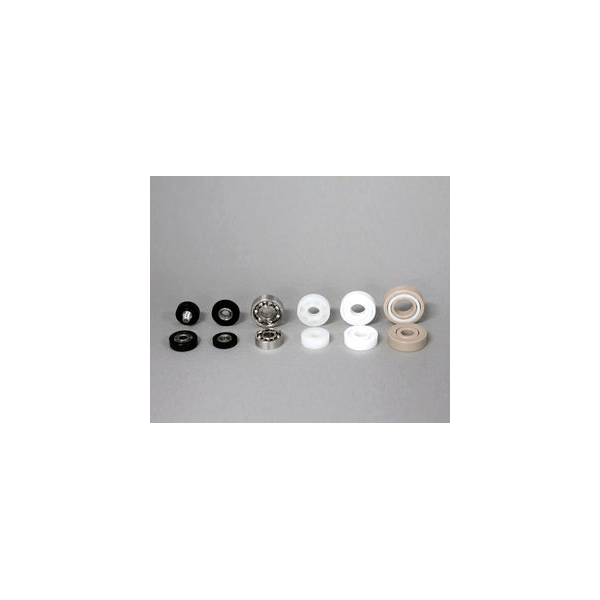

| ER серия | Особые потребности: антистатические подшипники |
| PE серия | Особые потребности: антикислотные/антищелочные подшипники |
| S серия | Особые потребности: все подшипники из нержавеющей стали |
| PK/PV серия | Специальные потребности: подшипники PEEK/PVDF |
| C серия | Особые потребности: все керамические подшипники |

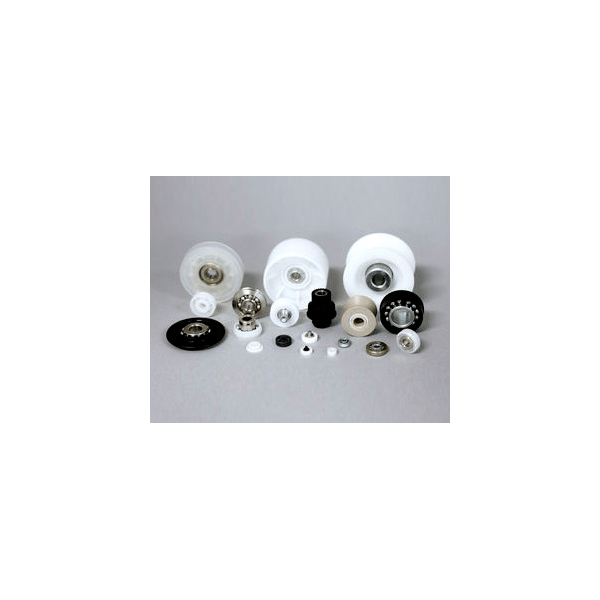

| K серия | Изготовленные на заказ подшипники (материал варьируется в зависимости от запроса) |
Как определить номер модели (название продукта) пластикового подшипника
Если вам нужно определить название подшипника, изготовленного TOK, вы можете использовать метод идентификации, описанный ниже. Если у вас есть подшипник, конфигурация деталей которого отличается от шага 0, свяжитесь с нами через контактную форму. TOK предоставит вам название продукта.

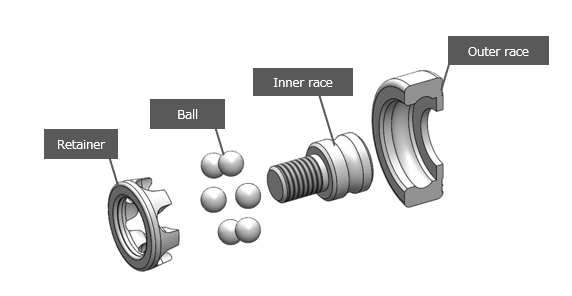

Шаги
Вы можете перейти к следующему шагу, если ваш подшипник имеет такой же состав деталей.
Retainer – Сепаратор подшипника
Ball - подшипники
Inner race – внутреннее кольцо
Outer race – внешнее кольцо

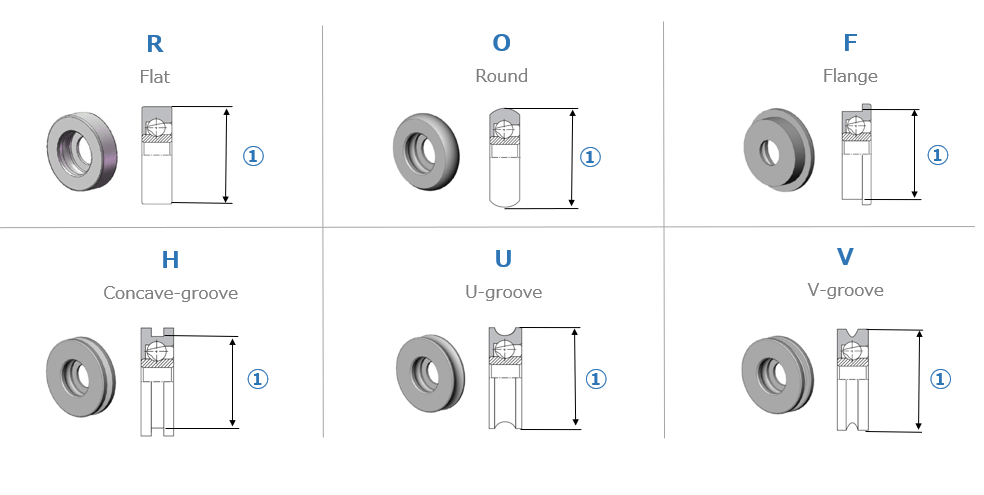

R – плоская
О – круглая
F — фланцевая
H – вогнутый паз
U - U-образный паз
V – V-образный паз

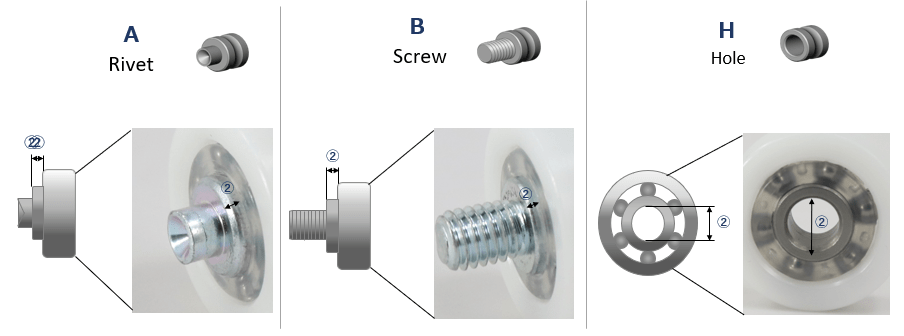

A – Rivet = Заклепка
B – Screw = Винт
H – Hole = Отверстие

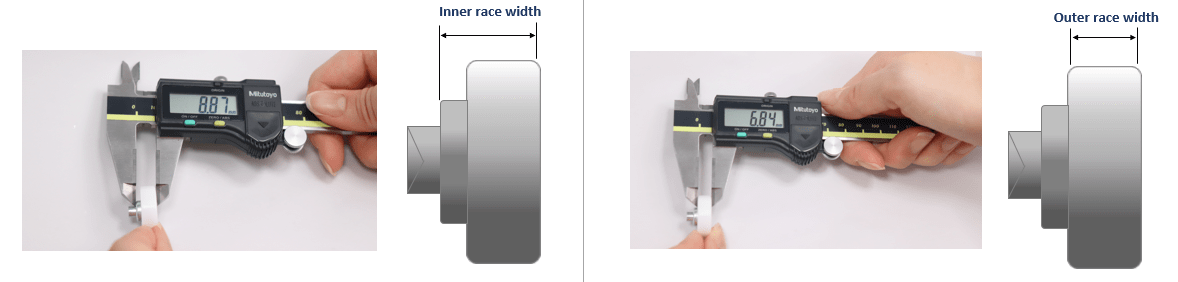

Метод оценки для измерения ②
Размеры ② можно приблизительно рассчитать по соотношению «ширина внутреннего кольца подшипника – ширина внешнего кольца подшипника», показанной на следующем рисунке.
С помощью штангенциркуля или линейки измерьте две площади, показанные на рисунке, и рассчитайте. В случае следующего рисунка ширина внутреннего кольца подшипника составляет 8,87 мм, а ширина внешнего кольца — 6,84 мм. Поскольку «8,87 мм - 6,84 мм = 2,03 мм», мы можем оценить, что ② равно 2 мм.

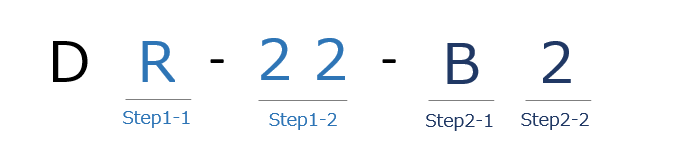

Вы можете определить продукт, применяя формы и размеры, которые вы замерили на шагах 1 и 2.
Пример: внешнее кольцо плоского типа (R) / внутреннее кольцо винтового типа (B).
Шаг 1-1 – Форма внешнего кольца
Шаг 1-2 – Размер (1) на картинке (пример: 22 мм)
Шаг 2-1 – Форма внутреннего кольца
Шаг 2-2 – размер (2) на картинке (пример: 2 мм)
(1) Дополнительная информация
В конце названия продукта может быть добавлена следующая дополнительная информация. «GN» означает, что в подшипнике нет смазки. «JH» означает, что внутреннее кольцо имеет шестигранное отверстие.
(2) Примечания

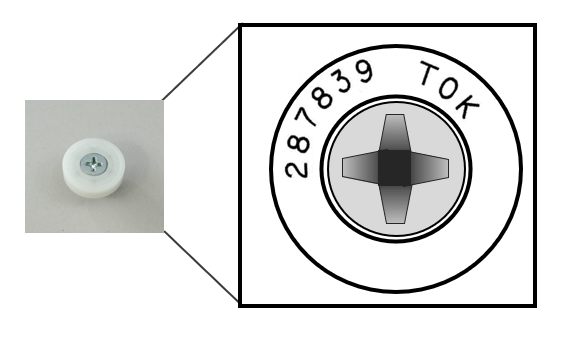

- Номер на стороне внешнего кольца является номером патента и не имеет отношения к названию продукта.
- Несмотря на то, что форма внешней обоймы имеет пазы, на ней также выгравирована метка «DR». Это связано с тем, что используется внешнее кольцо серии DR, а также имеет пазы по внешнему диаметру. Если вы хотите узнать более подробную информацию, пожалуйста, обратитесь к «Таблица состава наименований подшипников. в общем каталоге.
