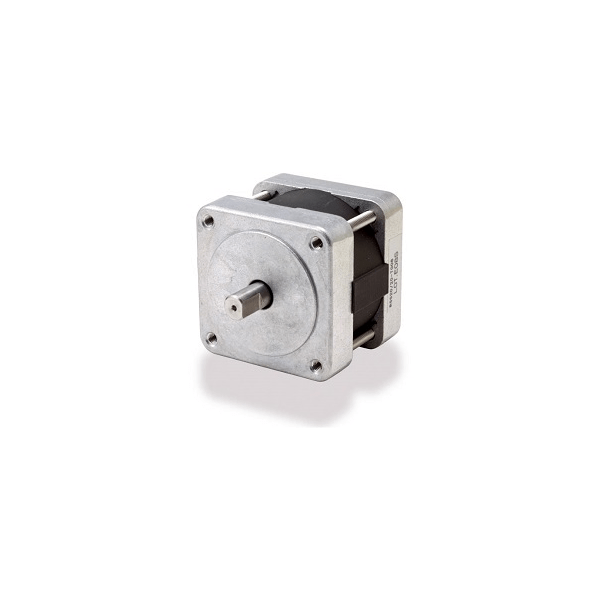

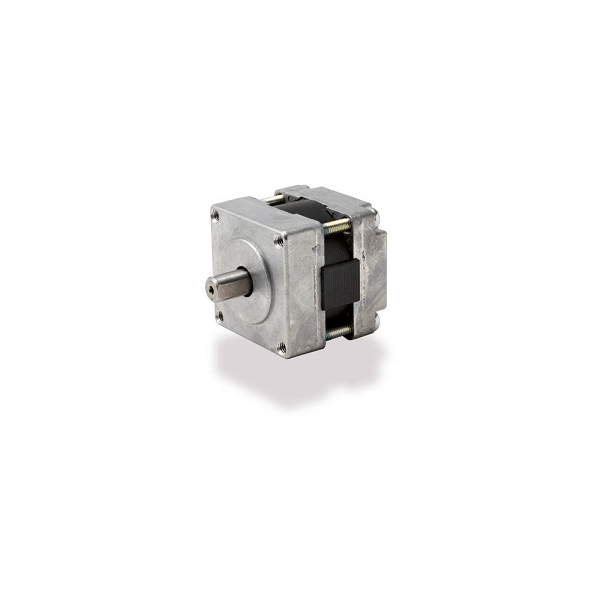

Шаговые поворотные соленоиды
Введение продукта
Шаговые поворотные соленоиды Takano используют базовую структуру бистабильного поворотного соленоида с дополнительными магнитными полюсами для обеспечения многопозиционного управления. Подобно бистабильному поворотному соленоиду, силы притяжения и отталкивания между постоянным магнитом ротора и магнитным полюсом, создаваемые в ярме, вызывают вращательное (шаговое) движение для быстрой смены положения.
- Возможность многопозиционного управления
Имеется до 12-ти позиций с шагом 30° и до 6-ти позиций с шагом 60°, которые зависят от способа подачи питания.
- Не требуются внешние упоры
Эти шаговые соленоиды не нуждаются во внешнем стопоре, потому что они остаются на месте, используя удерживающую силу постоянного магнита, даже в обесточенном состоянии.
- Высокий крутящий момент
Высокий крутящий момент обеспечивает прямой привод.
- Бесшумный
Работает без внешнего стопора, что избавляет вас от ударного шума, возникающего при ударе груза о стопор.
- Долговечная и высоконадежная конструкция
Поскольку в нем нет стопора, создающего удар, а единственными частями, которые приводятся в действие, является шарикоподшипник, этот шаговый соленоид отличается долгим сроком службы и высокой надежностью.
- Абсолютное управление положением
Благодаря абсолютному контролю положения в шаговых двигателях нет скачков.
Структура и принципы работы

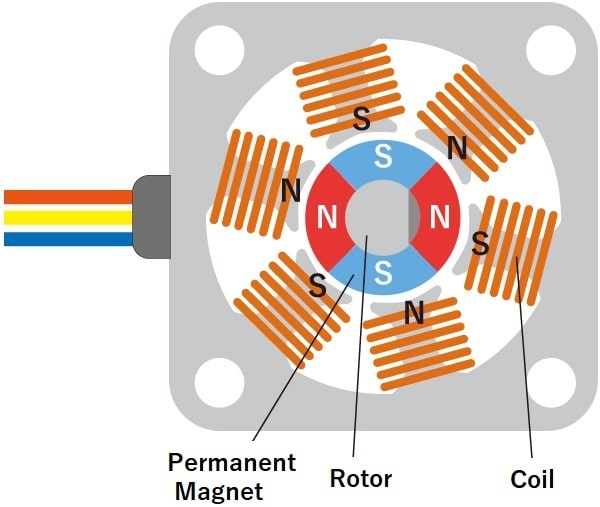

Многопозиционное управление
- Шаговые поворотные соленоиды Takano используют базовую структуру бистабильного поворотного соленоида с дополнительными магнитными полюсами для обеспечения многопозиционного управления;
- Он состоит из секции ротора на подвижной стороне с четырьмя постоянными магнитами и шестью катушками на неподвижной стороне и переключает полюса N/S (север/юг) со стороны катушки. Постоянные магниты ротора отталкивают полюса N/S (север/юг) стороны катушки, вызывая вращательное движение;
- До 12-ти позиционного управления с шагом 30˚ и до 6-ти позиционного управления с шагом 60˚ в зависимости от схемы подключения подводящей линии;
- Встроенный постоянный магнит удерживает наши шаговые соленоиды в выбранном вами положении, даже когда питание отключено.
Метод движущей силы

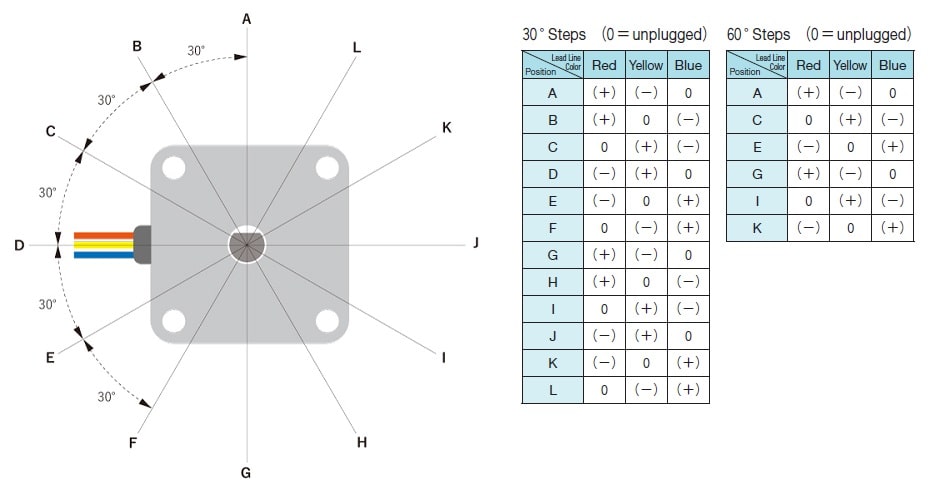

Положение управления и метод подачи питания
