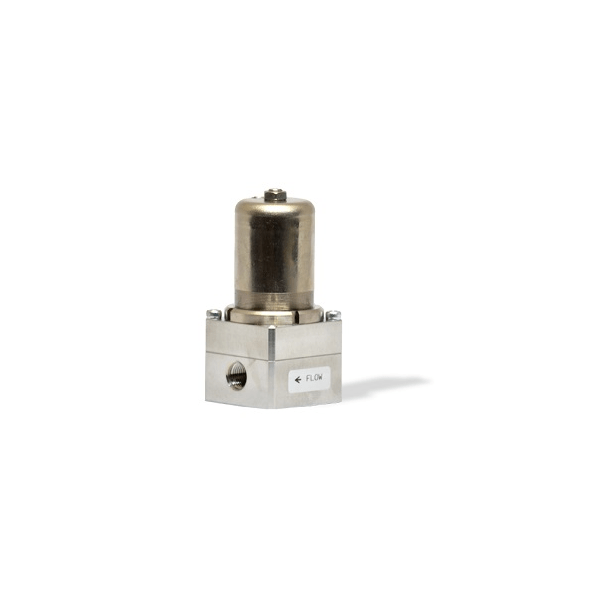

Компактный пропорциональный электромагнитный клапан с высоким расходом, серия PSV-200T

Takano

Стабильное управление потоком стало возможным благодаря использованию боковой конструкции, которая не ухудшает контроль за пропускной способностью в средах с высоким давлением;
Способен регулировать расход 200 л/мин, несмотря на свои компактные размеры.

Применения:

Газовый регулирующий клапан для регуляторов массового расхода;
Наркозные аппараты/Дыхательные аппараты/Кислородные концентраторы/Газовые горелки/Регуляторный клапан для окружающей среды/Измерительное оборудование

Модель

Напряжение

Работа клапана

Пропускная способность

(Воздух)

Диаметр отверстия

Стандартная скорость потока

Диапазон рабочего перепада давления

Чертежи

PSV-212T

12В постоянного тока

Нормально закрытый

0,26

7,4 мм

150л/мин

0,2～0,5

(МПа изб.)

2D/CAD (DXF)

3D CAD (STEP)
