Линейный пьезоэлектрический вибропривод

Sanki

Мы создали серию линейных виброприводов, где самый маленький вибропривод весит 0.25 кг, а самый крупный 17 кг, с максимальной массой лотка в 5 кг и максимальной длиной 700 мм. Наибольшее преимущество данных виброприводов – отсутствие необходимости в регулировке пружины благодаря контроллеру с регулировкой частоты.

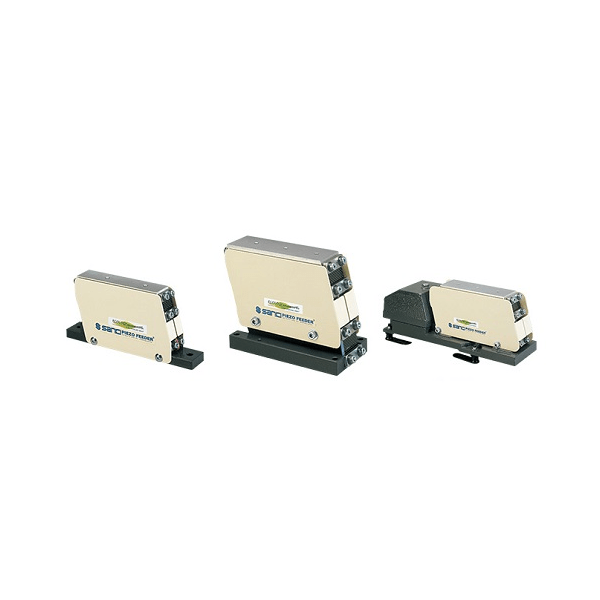

Существует три модели, из которых вы можете выбрать подходящую вам – с прямой установкой, на промежуточной пружине и на резиновых ножках.

Модель с прямой установкой.

Обладает простой конструкцией, и может достигать отличной скорости подачи. Однако на основание передаётся сила реакции, поэтому может использоваться только на небольших питателях.

Модель на промежуточной пружине.

Зафиксирована креплением между приводом и основанием, поэтому сила реакции на основание уменьшена. Подача идёт гладко за счёт того, что колебание, которое создаётся средним и крупным сырьём, небольшое.

Модель на резиновых ножках.

Основание оснащено резиновой прослойкой, поэтому сила реакции очень низкая. Возможно полноценное использование на рабочем столе.
Оптимально для подачи среднего и крупного сырья на большой скорости.

Технические характеристики

Модель		Модель с прямой установкой		Модель на промежуточной пружине			Модель на резиновых ножках
Модель		L5A	L15A	L25A	L60A	L125A	L30AG	L75AG	L150AG	L200AG	L250AG
Входное напряжение (переменного тока) (В)		0～250
Частота входного напряжения (Гц)		60～300
Входной ток (мА)		5	8	8	17	24	7	13	20	30	41
Частота резонирования (Гц+/-10Гц)		160	135	130	110	86	182	158	110	105	75
Источник привода		Пьезоэлектрический элемент
Общая длина лотка (максимальная) (мм)		200	250	300	350	500	300	400	500	600	700
Ширина лотка (максимальная) (мм)		15	20	22	33	45	20	34	45	48	50
Масса лотка (максимальный) (кг)		0.2	0.3	0.5	1.2	2.5	0.6	1.5	3.0	4.0	5.0
Рабочая температура （℃）		0～40
Влажность при эксплуатации (%/ относительная влажность)		10～90
Цвет покрытия		Поверхность корпуса: 2-1034 по каталогу Японской ассоциации производителей красок (ЯАПК) Покрытие корпуса: S3-309 по каталогу Японской ассоциации производителей красок (ЯАПК)
Масса корпуса (кг)		0.5	0.8	1.4	3.8	9	2	3.5	7	13	18
Применяемый контроллер	Монофункциональный	P212
Применяемый контроллер	Многофункцональный (с обратной связью)	P212－F

Габариты (длина подводящего провода 1 метр)

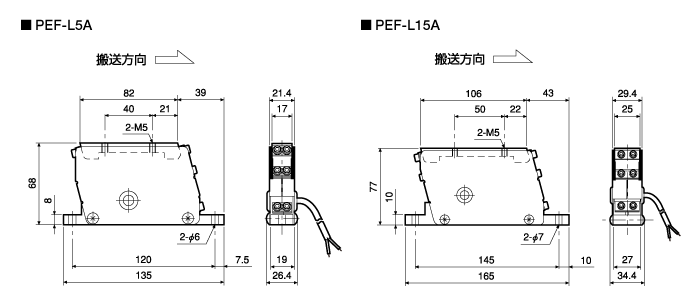

Модель с прямой установкой

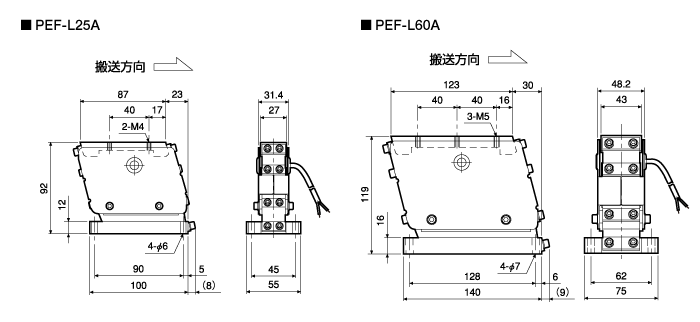

Модель на промежуточной пружине

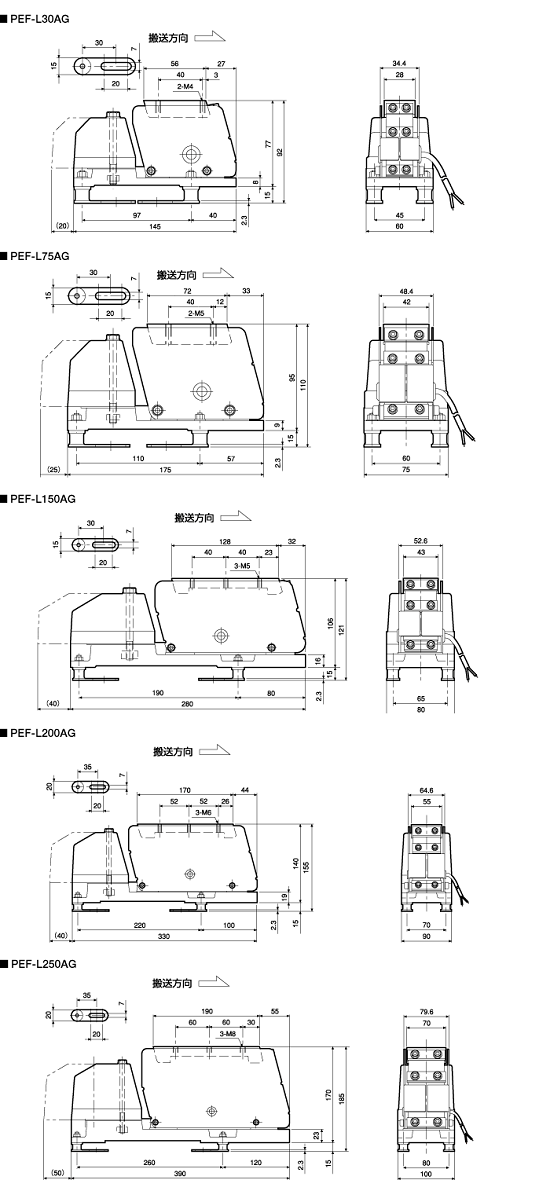

Модель на резиновых ножках

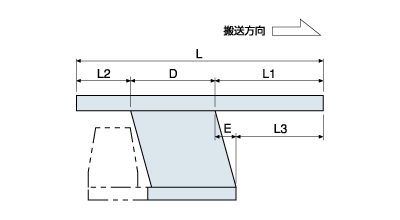

Обмеры для установки лотка на линейный вибропривод (коэффициент направленности)

Устанавливайте лоток на линейный вибропривод в пропорции L1＝1.5×L2.

Обмеры для установки лотка на линейный вибропривод

L	L3［L3＝0.6×（L－D）-E］												D	E
L	150	200	250	300	350	400	450	500	550	600	650	700	D	E
L5A	2	32	―	―	―	―	―	―	―	―	―	―	82	39
L15A	―	14	44	―	―	―	―	―	―	―	―	―	106	43
L25A	15	45	75	105	―	―	―	―	―	―	―	―	87	23
L60A	―	16	46	76	106	―	―	―	―	―	―	―	123	30
L125A	―	―	―	42	72	102	132	162	―	―	―	―	164	40
L30AG	―	60	90	120	―	―	―	―	―	―	―	―	56	27
L75AG	―		74	104	134	164	―	―	―	―	―	―	72	33
L150AG	―		―	―	101	131	161	191	―	―	―	―	128	32
L200AG	―		―	―	―	―	124	154	184	214	―	―	170	44
L250AG	―		―	―	―	―	―	131	161	191	221	251	190	55
