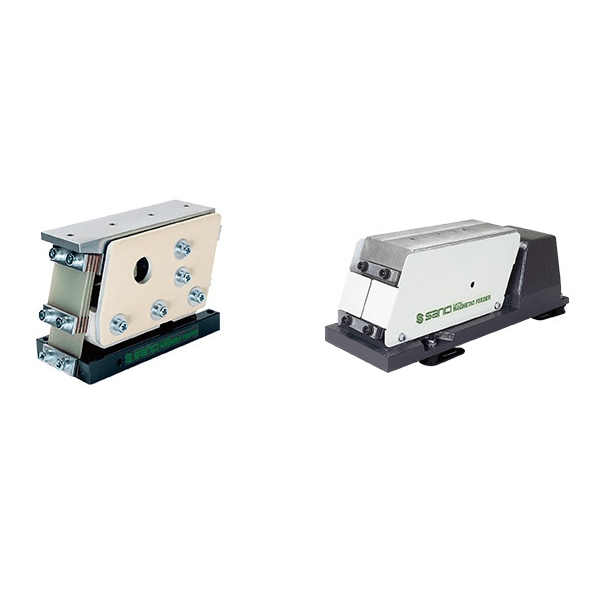

Линейный вибропривод, серия CS
Эта оригинальная конструкция нашей компании является одной из самых продаваемых моделей, которая широко применяется различными компаниями. Как и в чашечном виброприводе типа JA, горизонтально расположенные магниты и листовые пружины из стекловолокна обеспечивают стабильную подачу различных типов заготовок. За счёт этого возможна постоянная, стабильная подача материала всех видов.
Модель на промежуточной пружине
Зафиксирована креплением между приводом и основанием, поэтому сила реакции на основание уменьшена. Особенно хорошо подходит для мелкого сырья.
Модель на резиновых ножках
Основание оснащено резиновой прослойкой, поэтому сила реакции очень низкая, а эффективная вибрация осуществляется даже при подаче большого объёма сырья и на большой скорости.
Технические характеристики
| Модель | CS-1 | CS-2 | CS-0 | CS-L350AG | ||||||
| Угол наклона пружины（θ°） | 15 | 20 | ||||||||
| Входное напряжение (переменного тока) (В) | 100 | 200 | 100 | 200 | 100 | 200 | 200 | |||
| Допустимый ток (мА) | 160 | 90 | 600 | 280 | 100 | 80 | 1,200 | |||
| Входная частота (Гц) | 50 или 60 | |||||||||
| Масса вибратора (кг) | 3.8 | 10.0 | 1.3 | 38.0 | ||||||
| Форма волны привода | Полная волна | Полуволна | ||||||||
| Цвет покрытия | Основание корпуса: S2-1034 по каталогу Японской ассоциации производителей красок (ЯАПК) Боковые пластины (покрытие): S3-309 по каталогу Японской ассоциации производителей красок (ЯАПК) | |||||||||
| Применяемый контроллер | MFC-S3B | |||||||||
Допустимые габариты и масса лотка
| КС-1 | КС-2 | КС-0 | CS-L350AG | |
|---|---|---|---|---|
| Длина общая (мм) | 300 | 500 | 200 | 950 |
| Ширина (мм) | 45 | 60 | 30 | ― |
| Толщина (мм) | 15 ~ 20 | 15 ~ 20 | 12 | ― |
| Масса (кг) | 1 | 2 | 0.5 | 10 |
Габаритный чертёж вибратора
Модель на промежуточной пружине
| A | B | C | D | E | F | G | H | Я | J | K | L | M | N | O | P | Q | R | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КС-1 | 140 | 128 | 6 | 140 | 3 | 86 | 16 | 102 | 45 | 52 | 64 | М6 | 10 | 40×3 | 4-М5 | Около 12 | Около 75 | Около 18 |
| КС-2 | 192 | 176 | 8 | 192 | 4 | 118 | 22 | 140 | 62 | 70 | 88 | М8 | 15 | 52×3 | 4-М6 | Около 15 | Около 102 | Около 25 |
| КС-0 | 100 | 90 | 5 | 100 | 2 | 60 | 12 | 72 | 32 | 36 | 45 | М5 | 10 | 40×2 | 3-М4 | Около 10 | Около 52 | Около 13 |
Модель на резиновых ножках
Обмеры для установки лотка на линейный вибропривод (коэффициент направленности)
| ℓ | D | 2/5D | E | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 750 | 850 | 950 | ||||
| КС-1 | 41 | 66 | 91 | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | 140 | 56 | 3 |
| КС-2 | ― | 44 | 69 | 94 | 119 | 144 | 169 | ― | ― | ― | ― | ― | ― | 192 | 77 | 4 |
| КС-0 | 33 | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | 100 | 40 | 2 |
| CS-L350AG | ― | ― | ― | ― | ― | ― | ― | ― | ― | 250 | 310 | 385 | 470 | ― | ― | 63.5 |
