Фиксирующие соленоиды
Введение продукта

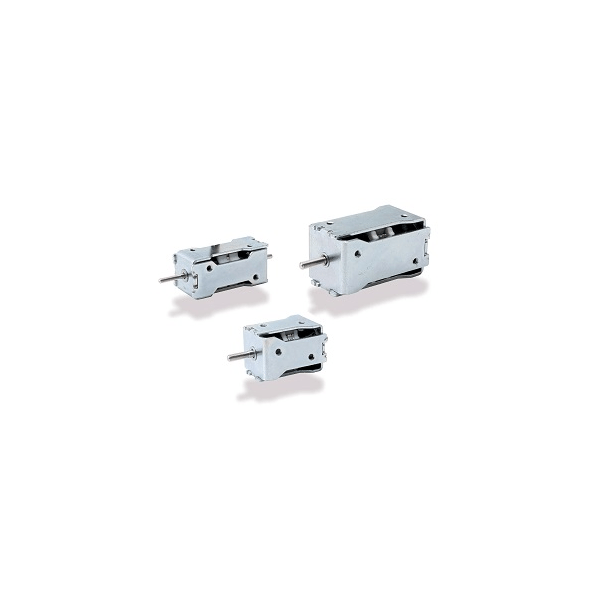

Фиксирующие соленоиды Takano представляют собой самоудерживающиеся соленоиды с линейной фиксацией, которые сохраняют свое положение с помощью лишь магнитной силы и совершают линейное осевое перемещение с помощью электрического импульса. Данный тип является энергоэффективным и обладает низким тепловыделением.
В зависимости от типа схемы они бывают бистабильными или моностабильными.
- Питание от постоянного тока
Притягивает, когда на катушку подается напряжение. Остается на месте, используя магнитную силу постоянного магнита, даже после того, как катушка обесточена.
- Остается на месте благодаря удерживающей силе постоянных магнитов.
Остается в текущем положении даже при отключении электроэнергии. Механизм блокировки не требуется. Кроме того, отсутствуют такие проблемы, как повышение температуры катушки или выделение тепла, поскольку не требуется ток удержания.
- Экономическая эффективность

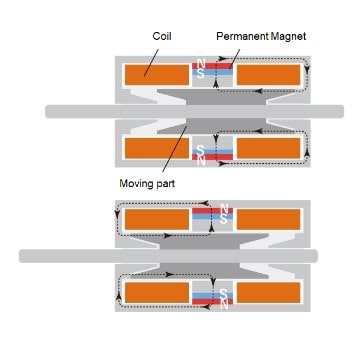

Структура и принципы работы серии TSB
- Соленоид состоит из двух катушек с расположенным между ними постоянным магнитом. В обесточенном состоянии магнитное поле постоянного магнита генерируется в направлении пунктирной линии, показанной на левом рисунке, что позволяет удерживать положение с обеих сторон.
- Остается в заданном положении даже при отключении электроэнергии. Механизм блокировки не требуется. Кроме того, отсутствуют такие проблемы, как повышение температуры катушки или выделение тепла, поскольку не требуется ток удержания.

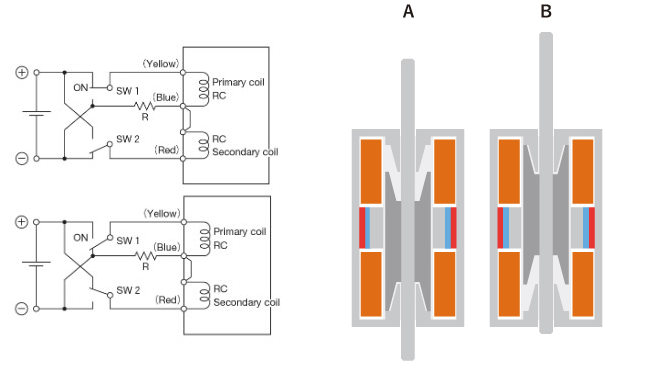

Когда переключатель SW1 включен
Когда переключатель SW1 включен (при выключенном SW2), вал тянется из положения A в положение B. Даже если переключатель SW1 сброшен, вал остается в этом положении.
Когда переключатель SW2 включен
Когда переключатель SW2 включен (при выключенном SW1), вал тянется от B к A.
В любом случае, чтобы компенсировать удерживающую способность постоянного магнита на обеих катушках (а не только на удерживающей стороне), необходимо вставить внешний резистор (R) для размагничивания. Таким образом, установка работает по двухконтурной схеме.
Таким образом, установка работает по двухконтурной схеме.

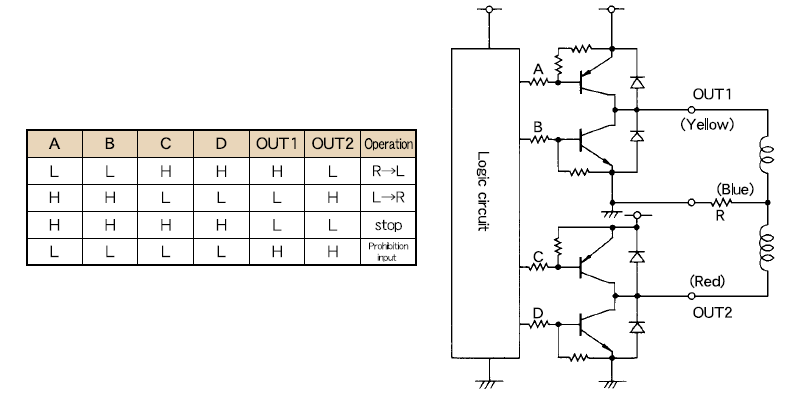

Пример схемы для серии TSB (справочный)
Для пользователей разработаны различные схемы для управления фиксирующими соленоидами. Ниже приведен пример для справки.
Режим работы
