Чашечный пьезоэлектрический вибропривод
Чашечный пьезоэлектрический вибропривод деталей приводится в действие пьезоэлектрическими элементами, с использованием тонкой керамики, основными компонентами которой являются титанат свинца и цирконат свинца. Это новаторский вибропривод деталей, который вибрирует и перемещает материал при помощи прямого привода с использованием пьезоэлектрического эффекта (пьезоэффекта), приводимого в действие подачей напряжения.
Данный вибратор подходит для широкого спектра применения, а различные типы чаш могут быть установлены в любом положении с помощью центрального фиксатора или фиксатора по внешней окружности. Нестандартные чаши можно установить посредством обточки монтажных отверстий на верхней плите. Привод не имеет катушки или железного сердечника, очень прост как электрически, так и механически, и имеет длительный срок службы.
Приемущества
- Регулировка пружины не требуется. Нет необходимости регулировать резонансную пружину при сборке или изменять диапазон 50, 60 Гц, так как оптимальная работа легко обеспечивается путем установки частоты контроллера, которая не меняется с течением времени.
- Широкий диапазон скоростей передачи. Скорость подачи может варьироваться в широком диапазоне за счет регулирования напряжения.
- Стабильная подача. Стабильная вибрация обеспечивается вне зависимости от рабочей среды и колебаний электропитания.
- Нет магнитного воздействия на деталь. Небольшие предметы и магнитные детали не подвержены влиянию магнитного поля приводной секции, что упрощает оснастку.
- Идеально подходит для подачи мелких и плоских предметов. Благодаря прямому приводу пружины эффективная составляющая вибрации достигает больших значений, поэтому мелкие и плоские предметы можно перемещать без скачков.
- Значительный эффект энергосбережения. Высокая эффективность электромеханического преобразования энергии пьезоэлектрического элемента позволяет получить значительный эффект энергосбережения (на 70% и более по сравнению с обычными продуктами).
- Совместимость напряжения 100В и 200В. При помощи специального контроллера можно использовать с напряжением в 100В и 200В

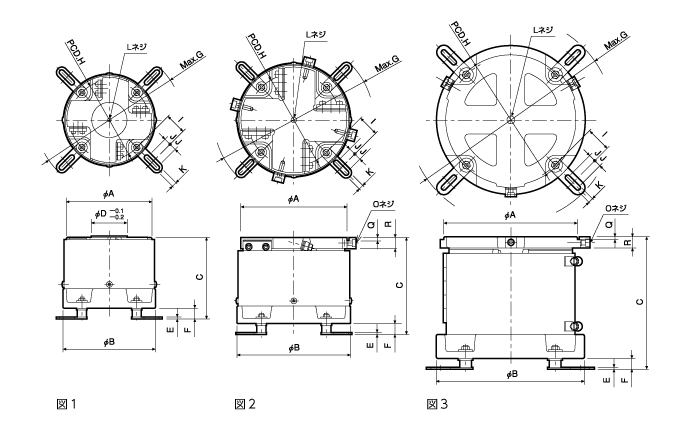

Габаритный чертёж вибратора с размерами
| A | B | C | D | E | F | G | H | Я | J | K | L | O | Q | R | Номер на рисунке | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ПЭФ-90А | 90 | 100 | 100 | 50 | 2.3 | 15 | 175 | 80 | 30 | 10 | 7 | М6 | ― | ― | ― | 1 |
| ПЭФ-120А | 120 | 130 | 115 | 205 | 110 | |||||||||||
| ПЭФ-150А | 150 | 160 | 137 | ― | 225 | 130 | М8 | 4-М5 | 4.5 | 16 | 2 | |||||
| ПЭФ-190А | 190 | 210 | 187 | 290 | 180 | 35 | М12 | 3-М5 | 3 | |||||||
| ПЭФ-230А | 230 | 260 | 205 | 330 | 220 | 3-М8 | 19 | |||||||||
| ПЭФ-300А | 300 | 320 | 225 | 3.2 | 19 | 414 | 270 | 45 | 15 | |||||||
| ПЭФ-390Б | 390 | 440 | 252 | 26 | 534 | 380 | 50 | М16 | 3-М10 | 6 | 24 | |||||
| ПЭФ-460Б | 460 | 530 | 304 | 4.5 | 25 | 645 | 465 | 60 | 10 | 4-М10 | 25 |
Технические характеристики
| Модель | 90A | 120A | 150А | 190А | |||||
| Входное напряжение (переменного тока)（В） | 0～250 | ||||||||
| Входной ток （Стандартная чаша）（мА） | 8 | 15 | 37 | 65 | |||||
| Частота резонирования （Стандартная чаша）※1（Гц+/-10Гц） | 255 | 240 | 233 | 210 | |||||
| Угол наклона пружины （Стандарт）（θ°） | 15 | ||||||||
| Тип пьезоэлектрического элемента | SR-1639B | SR-2443B | SR-3860B | SR-5086A1 | |||||
| Количество используемых пьезоэлектрических элементов（шт） | 2 | ||||||||
| Цвет покрытия | Поверхность корпуса | S3-309 по каталогу Японской ассоциации производителей красок (ЯАПК) | |||||||
| Основание корпуса | S2-1034 по каталогу Японской ассоциации производителей красок (ЯАПК) | ||||||||
| Масса вибратора（кг） | 1.7 | 3.3 | 5.3 | 12.3 | |||||
| Максимально допустимая чаша | Диаметр чаши（Ø） | 120 | 150 | 250 | 310 | ||||
| Масса чаши（кг） | 0.3 | 0.6 | 2 | 3 | |||||
| Предельно допустимая рабочая масса（кг） | 0.2 | 0.4 | 0.8 | 1.5 | |||||
| Рабочая температура（℃） | 0～40 | ||||||||
| Влажность при эксплуатации（без конденсата）（％/относительная влажность） | 10～90 | ||||||||
| Применяемый контроллер | Монофункциональный | P212 | P312 | ||||||
| Многофункциональный （с обратной связью） | P212-F | P312-F | |||||||
| Модель | 230A | 300A | 390B | 460B | |||||
| Входное напряжение (переменного тока)（В） | 0～250 | ||||||||
| Входной ток （Стандартная чаша）（мА） | 90 | 165 | |||||||
| Частота резонирования （Стандартная чаша）※1（Гц+/-10Гц） | 165 | 152 | 120 | 100 | |||||
| Угол наклона пружины （Стандарт）（θ°） | 15 | ||||||||
| Тип пьезоэлектрического элемента | SR-5086A1 | SR-65100A1 | SR-68105C | SR-80116A | |||||
| Количество используемых пьезоэлектрических элементов（шт） | 3 | ||||||||
| Цвет покрытия | Поверхность корпуса | S3-309 по каталогу Японской ассоциации производителей красок (ЯАПК) | |||||||
| Основание корпуса | S2-1034 по каталогу Японской ассоциации производителей красок (ЯАПК) | ||||||||
| Масса вибратора（кг） | 17.8 | 32.6 | 54 | 105 | |||||
| Максимально допустимая чаша | Диаметр чаши（Ø） | 370 | 500 | 620 | 760 | ||||
| Масса чаши（кг） | 5 | 8 | 14 | 25 | |||||
| Предельно допустимая рабочая масса（кг） | 2.5 | 3 | 5 | ||||||
| Рабочая температура（℃） | 0～40 | ||||||||
| Влажность при эксплуатации（без конденсата）（％/относительная влажность） | 10～90 | ||||||||
| Применяемый контроллер | Монофункциональный | P312 | |||||||
| Многофункциональный （с обратной связью） | P312-F | ||||||||
- ※Варьируется в зависимости от характеристик устанавливаемой чаши.
- ※Рабочая масса отличается от объёма. Объём указан в таблице размеров стандартной чаши.
- ※Используйте контроллер с обратной связью, если скорость перемещения сильно колеблется из-за колебаний массы изделия.

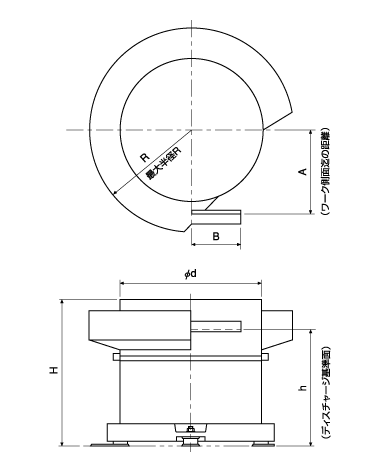

Циллиндрическая чаша
| Модель | PEF-150A | PEF-190A | PEF-230A | PEF-300A | PEF-390B | PEF-460B | |
| Ød | 150 | 190 | 230 | 300 | 390 | 460 | |
| R※1 | 125 | 155 | 185 | 250 | 310 | 380 | |
| h+10/-15※2 | 185 | 235 | 260 | 280 | 325 | 395 | |
| H※3 | 205（225） | 280（305） | 310（340） | 350（390） | 405（455） | 493（558） | |
| A±10※4 | 90 | 115 | 140 | 175 | |||
| A±15※4 | 235 | 280 | |||||
| B※5 | 50（30） | 70（50） | 120（100） | 150（120） | |||
Эта таблица размеров показывает случай внешней оснастки.
- ※Указывает ограничения по размеру.
- ※Для стандартного количества оборотов гусеницы (2 оборота). В случае специального (3 оборота) это будет плюс 10 к 20.
- ※Размеры в ( ) относятся к определенному количеству оборота гусеницы (3 оборота).
- ※Рассматривайте эти размеры как приблизительные.
- ※Размеры в ( ) относятся к изделиям толщиной 1 мм или меньше.

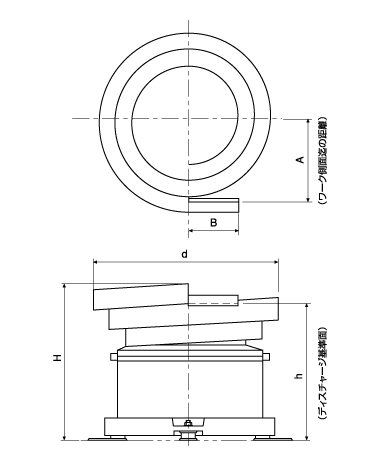

Ступенчатая чаша
| Модель | PEF-230A | PEF-300A | PEF-390B | PEF-460B |
| d | 280 | 400 | 480 | 550 |
| （h）※1 | 270 | 315 | 355 | 445 |
| H※2 | 300 | 355 | 405 | 513 |
| A±10※3 | 120 | 170 | ||
| A±15※3 | 210 | 255 | ||
| B※4 | 50（30） | 70（30） | 120（100） | 150（120） |
Эта таблица размеров предназначена для простой внутренней оснастки стандартной ступенчатой чаши.
- ※Показана простая оснастка стандартной ступенчатой чаши. Сложная оснастка будет меньше, чем размеры на этом чертеже.
- ※Для стандартного количества оборотов гусеницы (2 оборота).
- ※Показана простая оснастка стандартной ступенчатой чаши. Сложная оснастка будет меньше, чем размеры на этом чертеже
- ※Размеры в ( ) относятся к изделиям толщиной 1 мм или меньше.
